【摘  要】：将斜嵌入式钢丝网架聚苯板（简称有网聚苯板）与混凝土一次现浇成型是一种比较普遍的外墙外保温做法。该做法使主体结构和保温层一次成型，缩短了施工周期，降低了施工成本，在抗风荷载上具有明显的优势。但是对有网聚苯板面层的抹灰找平处理却是一个难点，许多工程在有网聚苯板施工中由于用水泥砂浆抹灰找平处理，导致了抹灰找平层出现开裂现象。北京振利高新技术有限公司在济南世纪佳园工程中，提出采用胶粉聚苯颗粒对有网聚苯板面层进行抹灰找平处理，成功地解决了有网聚苯板抹灰找平层开裂、减轻面层荷载、提高保温体系的安全可靠性以及“断桥”等问题，对传统做法进行了完善和发展。

【关键词】：现浇；外墙外保温系统；技术应用

1体系基本构造

现浇混凝土有网聚苯板复合胶粉聚苯颗粒外墙外保温技术采取双网柔性抗裂，是饰面为面砖时抗震能力最强的外墙外保温做法。

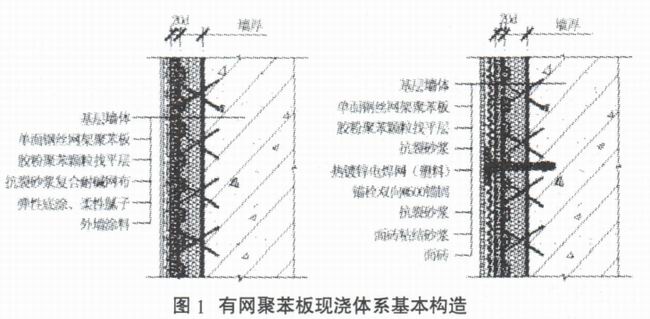

采用现浇混凝土有网聚苯板复合胶粉颗粒外墙外保温技术。饰面为面砖时，首先应将有网聚苯板置于外墙外模内侧，浇筑混凝土后，墙体与EPS板结合为一体，然后采用ZL胶粉聚苯颗粒保温浆料将聚苯板外露的钢丝网片抹平覆盖后，再抹ZL抗裂砂浆复合热镀锌电焊网，表面用柔性面砖粘结剂粘贴面砖；饰面为涂料时，前面工序相同，在抹ZL抗裂砂浆时复合耐碱涂塑玻纤网格布，表面抹柔性腻子外涂外墙涂料，体系构造如图1。

2系统性能

2.1热工性能

由于材质不同，水泥砂浆与聚苯板的粘结力很小，有网聚苯板表面与混凝土之间的结合力主要是靠穿透聚苯板的斜插钢丝与混凝土浇筑在一起时形成的拉力。有网聚苯板穿透聚苯板的斜插丝为中3钢丝，这些斜插钢丝与聚苯板面层的钢丝网焊接在一起，与基层墙体连接，因此，在聚苯板表面找平层与墙体之间不可避免地会产生热桥，使有网聚苯板的实际保温效果下降。根据三维传热理论研究证实，每根小3钢丝将造成30-50mm区域内的局部热桥，有网聚苯板的保温效果将下降50%左右。计算表明，如果没有斜嵌入式钢丝网架，传热系数应为0.65W／(m²K)左右，因此有斜嵌钢丝时，实际保温效果降低了近一半。提高斜嵌人式钢丝网架聚苯板的保温效果关键是要采用“断桥”措施，阻断钢丝网架的热桥。找平层采用胶粉聚苯颗粒保温浆料，可有效地阻断斜插钢丝造成的热桥影响，提高墙体的保温效果。

2.2抗裂性能

采用ZL胶粉聚苯颗粒保温浆料作为有网聚苯板外表面的找平层材料，由于其本身具有很好的柔韧性，而且找平处理过程中还采用了耐碱涂塑玻纤网格布或热镀锌电焊网作为抗裂防护层的加强网，从而与聚苯板上的钢丝网片形成双网的刚柔性构造，完全能够消除和抵抗各个方向存在的破坏力，使体系具有很好的抗裂性能。选择胶粉聚苯颗粒保温浆料作为斜嵌入式钢丝网架聚苯板外表面的找平材料的原因如下：

(1)两种材料的导热系数相近，不会造成过大的热应力变形差值。

(2) ZL胶粉聚苯颗粒保温浆料的弹性模量和线性收缩率都比较低，具有较强的抗裂功能。

(3)现浇混凝土有网聚苯板复合胶粉聚苯颗粒外墙外保温技术遵循柔性渐变的技术路线，采用ZL胶粉聚苯颗粒保温浆料将钢丝网片抹平后再用聚合物抗裂砂浆压耐碱涂塑玻纤网格布或热镀锌电焊网作为抗裂防护层，可以消除钢丝网架所产生的热桥影响，防止裂缝产生。同时，通过两重防裂措施（耐碱涂塑玻纤网格布与钢丝网架或热镀锌钢丝网与钢丝网架）还保证了由温差变形、正负风压、地震等产生的应力能够充分地分散和释放，有效地控制了裂缝的产生。

2.3承受荷载能力

水泥砂浆与ZL胶粉聚苯颗粒保温浆料的干密度相差很大，而其粘结强度差值相对较小，由于聚苯板上的钢丝网片对于外部的单向冲击力有一定的抵抗能力，而对于由热胀冷缩、正负风压、干湿循环、地震等因素所产生的多方向破坏力的作用比较小。若加一层钢丝网采取双向配筋的做法则能比较显著地消除和抵抗这种多向存在的破坏力，因此粘贴面砖时必须在找平层外面再加一层热镀锌电焊网，并用塑料锚栓锚固，可将面层荷载传递到基层墙体上。

2.4抗风压性能

该体系采用聚苯板与混凝土组合浇筑一次成型的施工方法使其有机地结合为一个整体，可以有效地防止聚苯板与基层墙体之间产生空腔，同时，在浇筑过程中采用了必要的机械固定措施，找平材料与保温板之间也经过了特殊处理，所以整个体系稳定可靠。由于聚苯板与基层墙体之间不存在空腔，没有空气层，所以负风压对现浇体系的影响较小，并且必要的机械固定措施也可起到一定的抗风压作用。

2.5粘结性能

对有网聚苯板外表面进行抹灰时，由于聚苯板表面比较光滑，抹灰砂浆与聚苯板表面难以形成良好的粘结，再加上钢丝网片的隔断作用，会严重影响抹灰找平层与聚苯板的粘结能力，还会出现空鼓及开裂现象。

3结束语

基于上述问题，有必要对聚苯板外表面进行界面处理。使用的界面处理剂对聚苯板表面及无机抹灰材料均具有良好的粘结效果，从而可以将聚苯板保温层与找平层牢固地复合在一起，同时也对聚苯板表面起到一定的保护作用，防止聚苯板暴露在阳光照射中发生降解、粉化等现象，还可提高聚苯板的阻燃性，并可对钢丝网片起到防锈作用。
